一、背景
大家都知道，現(xiàn)在絕大部分學校，包括小學、初中、高中和大學等操場都有塑膠跑道，日前曾出現(xiàn)“毒跑道”的報道，劣質(zhì)的塑膠跑道散發(fā)的臭味和有毒氣體，對學生造成了頭暈等危害。
塑膠跑道生產(chǎn)、鋪設和使用時會釋放各種有毒化學物質(zhì)，塑膠跑道和場地還會造成熱污染，減弱場地的散熱能力，如果熱天在這樣的場地活動很可能會中暑。
因此塑膠跑道的檢測與安全性很重要，學生在校期間有很長時間是在操場上活動的。
二、國內(nèi)外塑膠跑道限定標準
現(xiàn)在查到的塑膠跑道和場地的國際標準有：
1、ASTM F2157—02《人造表面的跑道標準(StandardSpecification for Synthetic Surfaced Running Tracks)》。該標準規(guī)定了跑道的厚度、摩擦、排水、拉伸強度等技術要求。
2、德國標準DIN 18035 Part6 A一1992《運動場合成地面標準，要求，檢驗，保養(yǎng)(Standard for Spots Grounds，Symhetic Surfacings，Requirements，Test，Maintenance)》規(guī)定了物理方面的和保養(yǎng)的要求。
3、美國標準ANSIINFPA 150—2000《跑道》中規(guī)定了跑道建設、防火等要求。
4、我國臺灣標準CNS 6482《聚氨酯運動場所用鋪設材料》和CNS6483《聚氨酯運動場所用鋪設材料檢驗法》分別規(guī)定了塑膠跑道的物理機械性能及檢驗方法。
5、成品塑膠跑道可依據(jù)的檢測標準有國家標準GB/T14833-2011《合成材料跑道面層》、GB/T22517.6-2011《體育場地使用要求及檢驗方法第1部分：田徑場地》兩個，均屬于推薦標準，不具備強制性。
三、塑膠跑道的檢測
針對跑道中含有的重金屬,參考GB/T 14833-2011合成材料跑道面層中規(guī)定的方法對取樣跑道橡膠材料中重金屬鉛、鎘、汞、鉻含量進行檢測。針對跑道中使用的塑化劑,參考標準GB/T 22048-2008玩具及兒童用品聚氯乙烯塑料中鄰苯二甲酸酯增塑劑進行檢測。針對相關“毒跑道”報道描述的部分學生流鼻血現(xiàn)象,會將關注點集中在苯、甲苯、乙苯、二甲苯等揮發(fā)性有機物上。
參考ISO 12219-2:2012氣袋法-汽車內(nèi)飾件和材料的揮發(fā)性有機化合物釋放量的測試方法,設定一定的模擬揮發(fā)溫度,對取樣跑道材料中苯、甲苯、乙苯、二甲苯等揮發(fā)性有機物進行測試;參考VDA 278熱脫附分析非金屬汽車內(nèi)飾材料中的有機揮發(fā)物,設定一定的模擬揮發(fā)溫度,加速揮發(fā)跑道中的苯、甲苯、乙苯、二甲苯等揮發(fā)性有機物,并對揮發(fā)物進行定量.

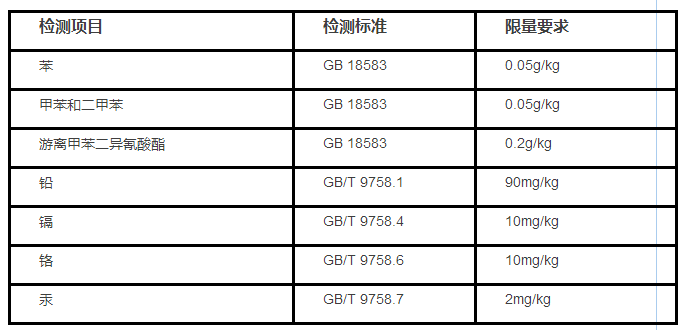

塑膠跑道整體檢測方案參考《GB/T 14833-2011 合成材料跑道面層》標準，檢測項目如下：
四、塑膠跑道檢測過程剖析
第一步：前期分析
塑膠跑道的主要成分是聚氨酯,目前劣質(zhì)塑膠的可能毒性污染物,主要來源于三個部分:
①塑膠跑道中使用的溶劑中會揮發(fā)含有毒性的甲苯、二甲苯,該物質(zhì)具有刺激性異味,會造成皮膚瘙癢、頭暈等癥狀.
②劣質(zhì)塑膠跑道中含有重金屬催干劑 -- 鉛鹽,該物質(zhì)能促進跑道凝固定型,但是重金屬鉛會造成永久性污染.兒童的皮膚與這種塑膠跑道長期接觸后,鉛會滲透進身體內(nèi)部,造成血鉛超標,也就是鉛中毒.
③危害最大的,是跑道中使用的有毒塑化劑,它能增加劣質(zhì)跑道彈性,使其彈性達到國家標準.塑化劑中最常見為鄰苯二甲酸酯類塑化劑,過量使用甚至將導致男孩絕育.
第二步：取樣
在橢圓形跑道上均勻取樣外圈跑道和內(nèi)圈地板橡膠材料,參考GB/T 14833-2011合成材料跑道面層指定的方法對其中的苯、甲苯、乙苯、二甲苯等溶劑殘留進行檢測.
然后用鋁箔包裝跑道材料樣品,防止揮發(fā),防止傳輸過程中材料樣品被污染.其次,多點采集空氣樣品(教室、校外、操場).
在橢圓形跑道上方、教室均勻取樣空氣,并記錄天氣狀況,取樣地溫濕度,風速等條件,對空氣中苯、甲苯、乙苯、二甲苯等揮發(fā)性有機物進行檢測;取樣條件為500ml/min,采集10L.教室空氣檢測的結果將決定學校的課程安排.若教室空氣檢測結果正常,學校只需隔離操場,停止操場活動即可.
第三步：樣品前處理
按照推薦性國家標準《合成材料跑道面層》對送檢試樣的要求,樣品應在固化14天后進行測試.因事情緊急,為更客觀地檢測操場情況,將樣品放入烤箱加速其固化,剪樣、稱重、萃取。
第四步：測試分析
先進的儀器設備,保證檢測結果的真實有效.氣相色譜質(zhì)譜聯(lián)用儀和熱解析-氣相色譜質(zhì)譜聯(lián)用儀。
摘自：儀器儀表世界網(wǎng)
